تفاصيل المنتجات

حقن ستارواي صب بلاستيكوصف

يحدد جودة تصميم وتصنيع قالب الحقن مباشرة مظهر وجودة المنتج ، وعدد مرات استخدام القالب الجيد هو 500 ، 000 ~ 1 ، 000 ، {{4} } أوقات العفن. يمكن تخفيض سعر منتج واحد بشكل كبير عن طريق تصنيع قالب واحد.

المكونات الهيكلية لقالب الحقن:
تجاويف العفن والنوى:تحديد الشكل الخارجي والبنية الداخلية للمنتج.
نظام صب:يوزع البلاستيك المنصهر بالتساوي في تجويف القالب.
نظام التبريد:يساعد البلاستيك المنصهر على التهدئة بسرعة للتكلفة.
نظام التوضيح:يخرج المنتج ويكمل دورة الإنتاج.
تريد معرفة المزيد؟ لا تتردد في الاتصال بنا والسماح لصبغ الحقن بإضافة إمكانيات غير محدودة إلى مشروعك!

العوامل الرئيسية في تصميم أداة صب الحقن

متطلبات المنتج

1.حجم المنتج والشكل والمتطلبات الوظيفية.

2.متطلبات جودة السطح (مثل اللمعان ، الملمس).

اختيار المواد

خصائص المواد البلاستيكية مثل السيولة والانكماش والمقاومة عالية الحرارة.

حياة العفن

1.ارتداء مقاومة وصلابة مادة القالب (مثل P20 ، H13 الصلب ، إلخ).

2.عملية المعالجة السطحية (مثل طلاء الكروم ، النترايد) لتمديد عمر الخدمة.

معالجة الدقة

ضمان الدقة بين أجزاء العفن لتجنب العيوب مثل حواف الطيران وتزييف المنتجات.

كفاءة التبريد

يؤثر تصميم نظام التبريد بشكل مباشر على وقت دورة القولبة وكفاءة الإنتاج.

كفاءة الإنتاج

سواء كنت تستخدم تصميمًا متعدد الأجهزة ، والتنفيذ الآلي ، وما إلى ذلك لتحسين سرعة الإنتاج.

حقن صب الخدمة متوسط مرجع الخدمة

متوسط نوع العفن	قالب الألومنيوم
قالب الصلب العادي	500 ، 000 ~ 1 ، 000 ، 000 أوقات الموت
قالب فولاذي عالي الجودة	1 ، 000 ، 000 ~ 2 ، 000 ، 000 أوقات يموت وما فوق
قالب الألومنيوم	10 ، 000 ~ 100 ، 000 أوقات الموت

أنواع قوالب صب الحقن:

تصنف بعدد تجاويف العفن:
- قالب التجويف الواحد:صب منتج واحد في وقت واحد ، مناسب للدفعات الصغيرة أو المنتجات عالية الدقة.
- قالب متعدد التجويف:صب منتجات متعددة في وقت واحد ، يحسن كفاءة الإنتاج ، ومناسبة للإنتاج الضخم.
مصنفة حسب هيكل القالب:
- اثنين من قالب لوحة:هيكل بسيط ، مناسب للمنتجات البلاستيكية العامة.
- قالب ثلاثة أفلام:قم بزيادة وظيفة الفصل في نظام صب ، مناسبة للمنتجات المعقدة أو التغذية متعددة النقاط.
تصنيف حسب التطبيق:
- قالب العداء الساخن:تقليل النفايات وتحسين كفاءة صب عن طريق تسخين نظام العداء.
- قوالب العداء الباردة:القوالب التقليدية ، أقل تكلفة ، ولكن تنتج المزيد من الخردة.

هيكل قوالب صب الحقن:

المكونات الرئيسية للقالب:
قالب ديناميكي وثابت:يتكون القالب من قالب ديناميكي (مثبت على القالب المتحرك لآلة صب الحقن) وقالب ثابت (مثبت على قالب ثابت) ، والتي يتم إغلاقها لتشكيل تجويف القالب.
- التجويف والنواة:يحدد التجويف شكل المنتج ويشكل الأساسي الهيكل الداخلي للمنتج.
- نظام صب:يتضمن قنوات التدفق الرئيسية ، والمشعب ، والبوابات ، والجيوب الباردة ، والتي تستخدم لنقل ذوبان البلاستيك إلى تجويف القالب.
- نظام التبريد:يساعد البلاستيك المنصهر على ترسيخ ويصلب بسرعة من خلال الممرات المائية التبريد.
- نظام العادم:يستنفد الهواء أو ذوبان الغاز من تجويف القالب لتجنب العيوب.
- نظام التوضيح:بما في ذلك دبابيس القاذف ، وألواح الدفع ، وما إلى ذلك ، تستخدم لإخراج المنتج المقولب من القالب.
الهيكل الإضافي:
- دليل الدعامة ودخول المرشد:ضمان دقة المحاذاة للقوالب المتحركة والثابتة.
- قاعدة العفن:إصلاح ويدعم مكونات العفن ، مما يوفر القوة والاستقرار.

مزايا البلاستيك المصبوب الحقن

1. الإنتاجية الفعالة وفعالية التكلفة

النماذج الأولية السريعة:يعد وقت الدورة الأقصر لقولط الحقن مناسبًا بشكل خاص لإنتاج الدُفعات ، ويمكنه إكمال تصنيع كميات كبيرة من المنتجات في فترة قصيرة.
درجة عالية من الأتمتة:خطوط الإنتاج الآلية يمكن أن تحسن بشكل كبير من الكفاءة وتقلل من تكاليف العمالة.
تكلفة وحدة منخفضة:للإنتاج الضخم ، يتم تقليل تكلفة الوحدة بشكل كبير.
استخدام المواد العالية:أقل النفايات المادية في عملية صب الحقن البلاستيكية ، ويمكن إعادة تدوير الزركشة.

2. قابلية الاستقرار والاستقرار واتساق الأشكال المعقدة

درجة عالية من التكاثر:يتيح إنتاج المنتجات ذات الأشكال المعقدة والأبعاد الدقيقة ، مثل الأجزاء ذات الميزات التفصيلية والهياكل الداخلية.
صب واحد:يتيح صب الأجزاء المتكاملة ، وتقليل التجميع وخطوات المعالجة اللاحقة.
دقة عالية:تتمتع المنتجات المقولبة بالحقن بدقة واتساق عالية الأبعاد ، مما يجعلها مناسبة لتصنيع الأجزاء الصناعية عالية الجودة والمنتجات الاستهلاكية.

3. خيارات المواد المتعددة وخيارات جودة السطح

اختيار المواد الخام:يمكن معالجة مجموعة واسعة من المواد البلاستيكية (مثل ABS ، PP ، PE ، PC ، وما إلى ذلك) ، حتى المواد البلاستيكية المعززة مع الألياف الزجاجية والحشو المضافة.
خيارات الألوان:يمكن تحقيق مجموعات مواد متعددة (صب حقن ثنائية اللون أو صب الحقن متعدد المواد) لنفس المنتج.
خيارات السطح:يمكن أن يحقق صب الحقن مجموعة متنوعة من التأثيرات السطحية ، مثل التشطيبات الناعمة أو المحكم أو غير اللامع ، دون معالجة إضافية.

عيوب الصلابة في حقن البلاستيك

1. الاستثمار المقدم ودورة التنمية الطويلة

تكلفة العفن باهظة الثمن:تكاليف تصميم العفن وتصنيعها مرتفعة ، وخاصة القوالب المعقدة أو القوالب متعددة التجويف.
الاستثمار الكبير في المعدات: آلات صب الحقن والمعدات الأخرى باهظة الثمن ، وخاصة المعدات عالية الدقة.
دورة العفن الطويلة:يتطلب تصنيع القوالب فترة معينة ، والتي قد تمدد وقت تطوير المنتج.
اختبار ملاءمة المنتج:يجب أن يكون تصميم المنتج والقالب متوافقين للغاية ، ويتطلب التحقق من المتكررة والتحسين في المرحلة المبكرة.

2. قيود المواد والعمليات ومشاكل الجودة المحتملة

عدم وضوح المواد:ليست جميع المواد مناسبة لقولبة الحقن (على سبيل المثال ، بعض المواد البلاستيكية الحرارية والمواد ذات درجة الحرارة العالية).
خطر التشوه:تتطلب العملية منتجات رقيقة الجدران وكبيرة الحجم ، مما قد يؤدي إلى تشويه ، انكماش ، وعيوب أخرى.
معالجة مخاطر المعلمة:تتأثر المعلمات العملية (مثل درجة الحرارة ، والضغط ، وسرعة التبريد) ، والعملية عرضة لمشاكل مثل الفقاعات ، ونقص المواد ، والصفحة الحرارية ، وما إلى ذلك ، وتتطلب التحكم الصارم في ظروف العملية.
خطر تصميم العفن:قد يؤدي تصميم العفن غير السليم إلى حياة العفن الأقصر أو جودة المنتج أقل.

3. الاعتماد على الإنتاج الضخم والتلوث البيئي المحتمل

الاعتماد على الحجم الكبير:غير مناسب للإنتاج المنخفض الحجم ، حيث أن تكلفة القوالب يمكن أن تؤدي إلى تكاليف وحدة عالية عند انتشارها على عدد صغير من المنتجات.
مخاطر المواد الخام:بعض المواد البلاستيكية غير قابلة للتحلل وقد تؤذي النفايات الناتجة البيئة.
المخاطر البيئية:قد تتضمن عملية صب الحقن إضافات كيميائية أو انبعاث المواد الخطرة.

السيناريوهات المعمول بها

مناسبة لسيناريوهات صب الحقن

المنتجات التي تتطلب هياكل عالية الدقة ومعقدة (على سبيل المثال ، هياكل المنتجات الإلكترونية ، وأجزاء الأجهزة الطبية).

الأجزاء التي تنتجها الكتلة (مثل أجزاء السيارات ، الضروريات اليومية).
المنتجات ذات المطالب المرتفعة على المظهر (مثل السلع الاستهلاكية ، وعلب الأجهزة المنزلية).

لا ينطبق على سيناريوهات صب الحقن

إنتاج صغير ، مخصص.
المنتجات التي لا تملك فيها المواد الخام معايير بيئية
المنتجات ذات تكاليف المواد الحساسة أو تكاليف العفن.

تصنيف تصالب الحقن

يعتمد اختيار البلاستيك المصبوب الحقن على متطلبات المنتج والتطبيق والتكلفة.

اللدائن الحرارية

البلاستيك الحراري هي المواد الأكثر استخدامًا في صب الحقن لأنها يمكن أن تذوب عند تسخينها وتصلبها عند تبريدها ، ويمكن تسخينها وتبريدها بشكل متكرر.

ABS (acrylonitrile butadiene styrene):
صفات: قوة عالية ، مقاومة التأثير ، لمعان السطح الجيد ، سهل المعالجة.
التطبيقات:العلب الإلكترونية ، وأجزاء السيارات ، والألعاب ، إلخ.
PS (البوليسترين):
صفات:صلابة عالية ، شفافية جيدة ، من السهل معالجتها.
التطبيقات:قذائف الأجهزة ، وحاويات التغليف ، والألعاب ، إلخ.
PP (polypropylene):
صفات:مقاومة درجات الحرارة العالية ، المقاومة الكيميائية ، الوزن الخفيف ، قوة عالية.
التطبيقات:حاويات الغذاء ، أجزاء السيارات ، المعدات الطبية ، إلخ.
الكمبيوتر الشخصي (البولي):
صفات:شفافة ، عالية القوة ، مقاومة عالية درجة الحرارة ، مقاومة التأثير.
التطبيقات:المنتجات الإلكترونية ، العدسات البصرية ، شاشات الحماية ، قطع غيار السيارات ، إلخ.
PE (البولي إيثيلين):
صفات:مقاومة درجات الحرارة المنخفضة ، والاستقرار الكيميائي الجيد ، ومقاومة التأثير.
التطبيقات:الأنابيب ، الحاويات ، الألعاب ، إلخ.
PA (بولي أميد ، نايلون):
صفات:مقاومة التآكل ، ومقاومة درجات الحرارة العالية ، والقوة العالية ، والصلابة الجيدة.
التطبيقات:الأجزاء الميكانيكية ، أجزاء السيارات ، منتجات الألياف ، إلخ.
POM (polyoxymethylene):
صفات:صلابة عالية ، مقاومة ارتداء ، استقرار كيميائي جيد.
التطبيقات:التروس ، المحامل ، الأجزاء الإلكترونية ، إلخ.

ترموزيج البلاستيك

تخضع Thermoset Plastics لتفاعل كيميائي أثناء التسخين وتصبح المواد الصلبة التي لا رجعة فيها والتي لم يعد بإمكانها إعادة تسخينها ومعالجتها.

Bakelite (راتنج الفينول):
صفات:قوة عالية ، مقاومة للحرارة ، المقاومة الكيميائية.
التطبيقات:المفاتيح الكهربائية ، علب الأدوات ، أجزاء السيارات ، إلخ.
راتنج الايبوكسي (راتنج الايبوكسي):
صفات:التصاق ممتاز ، مقاومة التآكل ، قوة عالية.
التطبيقات:المكونات الكهربائية والإلكترونية ، والأجزاء الهيكلية ، إلخ.
البوليستر (راتنج البوليستر):
صفات:مقاومة حرارة جيدة ، والاستقرار الكيميائي الجيد.
التطبيقات:السفن ، التصميمات الداخلية للسيارات ، مواد البناء ، إلخ.

البلاستيك الهندسي
البلاستيك الهندسي هي بلاستيك ذات خصائص ميكانيكية ممتازة ومقاومة للحرارة والاستقرار الكيميائي ، وعادة ما تستخدم في الأجزاء التي تتطلب أداءً عالياً.
PBT (polybutylene terephthalate):
صفات:مقاومة الحرارة ، المقاومة الكيميائية ، امتصاص رطوبة منخفضة ، خصائص كهربائية جيدة.
التطبيقات:الأجزاء الإلكترونية للسيارات ، الموصلات ، مواد العزل الكهربائي ، إلخ.
الحيوانات الأليفة (polyethylene terephthalate):
صفات:مقاومة كيميائية ممتازة ، قوة ميكانيكية جيدة ، شفافية عالية.
التطبيقات:الزجاجات ، تغليف المواد الغذائية ، قذائف المنتجات الإلكترونية ، إلخ.
PEI (polyetherimide):
سمات:مقاومة حرارة عالية ، خصائص كهربائية جيدة ، قوة ميكانيكية عالية.
التطبيقات:الطيران ، أجزاء ذات درجة حرارة عالية ، أجهزة طبية ، إلخ.

عند اختيار المواد البلاستيكية لعلم الحقن ، من الضروري اختيار المادة المناسبة وفقًا للمتطلبات المحددة للمنتج (مثل القوة ، مقاومة الحرارة ، مقاومة التآكل ، الشفافية ، إلخ). بالنسبة لمعظم شركات صب الحقن ، توفر البلاستيك الحراري الشائع مثل ABS و PP و PC و PA ، وما إلى ذلك مرونة وإنتاجية أكبر خلال مرحلة تطوير المنتج.

تفاصيل المواد ورقة عرض

مادة	سمك الجدار الموصى به [مم]	سمك الجدار الموصى به [بوصة]
البولي بروبيلين (PP)	0. 8 - 3. 8 مم	0.03'' - 0.15''
القيمة المطلقة	1. 2 - 3. 5 مم	0.045'' - 0.14''
البولي إيثيلين (PE)	{{0}}. 8 - 3. 0 مم	0.03'' - 0.12''
البوليسترين (PS)	1. 0 - 4. 0 mm	0.04'' - 0.155''
البولي يوريثان (بور)	2. 0 - 20. 0 mm	0.08'' - 0.785''
النايلون (PA 6)	{{0}}. 8 - 3. 0 مم	0.03'' - 0.12''
البولي كربونات (PC)	1. 0 - 4. 0 mm	0.04'' - 0.16''
الكمبيوتر/القيمة المطلقة	1. 2 - 3. 5 مم	0.045'' - 0.14''
بوم (ديلرين)	{{0}}. 8 - 3. 0 مم	0.03'' - 0.12''
نظرة خاطفة	1. 0 - 3. 0 mm	0.04'' - 0.12''
السيليكون	1. 0 - 10. 0 mm	0.04'' - 0.40''

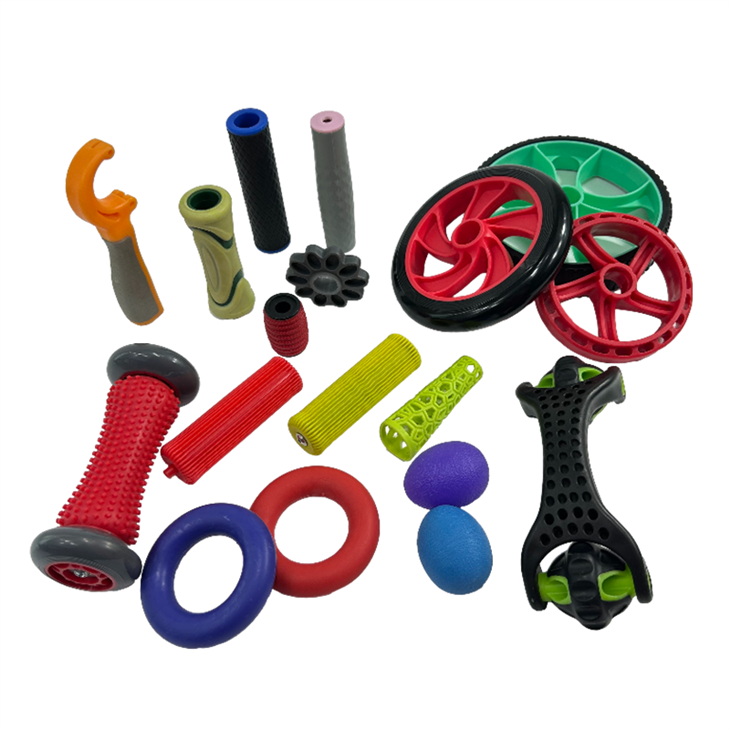

عرض حالة المنتج

قوة مصنع ستارواي

خط الخدمة المجاني لدينا: +86 15821850866

سنين

لقد عملنا في الصناعة منذ عام 2011

فرق

لدينا 5 فرق هي فريق تطوير السوق ، و 4 ورش عمل معالجة ، وفريق شراء ، وفريق هندسي ، وفريق مراقبة الجودة.

النموذج الأولي اليوم

يمكننا النموذج الأولي لمنتج في أقل من 3 أيام

اتصل بنا

إذا كنت مهتمًا بمنتجاتنا أو تريد صنع وتخصيص المنتجات ، فلا تتردد في الاتصال بنا.

الوسم : حقن صب المواد البلاستيكية ، حقن الصين مصنعي البلاستيك المصنعين والموردين والمصنع

المنتج الرئيسي	قالب حقن البلاستيك ، قالب الجزء الطبي ، IML/IMD ، قالب حقن 2K ، قالب مطاط السيليكون ، صب يموت ، نموذج أولي ، طحن CNC ، CNC تحول ...
تنسيق الملف	Solidworks ، Pro/Engineer ، Auto CAD ، PDF ، JPG ، عينة
مادة بلاستيكية	Hips ABS ، PC ، PP ، PS ، POM ، PMMA ، PE ، AS ، PPSN ، PBT ، PA66 ، PC/ABS.ETC
المهلة المهلة	20-35 أيام ، يعتمد على حجم المنتج وهيكله
مهلة الإنتاج بالجملة	25-30 أيام ، يعتمد على حجم المنتج وهيكله
نطاق وزن المنتج	1g إلى 5000 جم
دقة العفن	+/-0. 01mm
حياة العفن	300k -500 k لقطات ، تحديث القوالب مجانًا
تجويف العفن	تجويف واحد ، متعدد التجويف.
نظام العداء	عداء ساخن والعداء البارد.
معدات	1. آلية تطوير التنمية: مركز تصنيع كفاءة عالي الكفاءة سويسري ، سويسري ميكرون عالي السرعة. المركز ، مركز ماكينو ماكينو CNC Milling Machining Center ، مركز Mechining Cnc Taiwan Well Head ، مركز Machining Swiss Charmilles EDM ، اليابان Makino Edge 3S Sinker EDM ... 2.COMPONENT ANITHING MACHINERY: Henghui Sing & Bio-Padding Machine ، 100 ، {4}} خط رش الزيت ... 3. آلات التنازل: Toyo بالكامل آلة صب الحقن الكهربائي Si-Five ، آلة حقن Yizumi ، حقن Donghua آلة ، الآلات الهايتي ، آلة حقن السوميتومو ، آلة صب هايتي المزدوجة ...
معدات آلات الحقن	وفقًا لدقة المنتج لاختيار النموذج المختلفة 80T ، 120T ، 250T ، 450T ، 800T ، 1200T Machine.
المعالجة السطحية	التلميع ، والرسم ، والكروم ، والتنظيف ، والفرشاة ، وفحص الحرير ، ونقل الماء ، وقطع الليزر ، والغطاء الجلدي ، والملمس ، والذهاب ، والذهل ، والرسم بالأشعة فوق البنفسجية ...
لون	أبيض ، أسود ، أحمر ، أزرق .. وفقا لمتطلبات العميل.
تقتيش	100 ٪ التفتيش من قبل QC ، ضمان الجودة قبل الشحن.
التطبيقات	جميع أنواع السيارات قطع الغيار ، الآلات ، الأجهزة المنزلية ، المنتجات الإلكترونية ، الأجهزة الطبية ، القرطاسية ، أجهزة الكمبيوتر ، مفاتيح الطاقة ، مفاتيح مصغرة ، الهندسة المعمارية ، السلع والمعدات A/V ، القوالب والأجهزة البلاستيكية ، المعدات الرياضية ، والمعدات الرياضية ، الهدايا ، وأكثر من ذلك.
نظام مراقبة الجودة	ISO9001 شهادة إدارة الجودة.
طَرد	وفقا لمتطلبات العميل
