البلاستيكات العفن حقن ستاروايوصف

تحدد جودة تصميم وتصنيع قالب الحقن مباشرة مظهر المنتج وجودة المنتج ، ويبلغ عدد مرات استخدام القالب الجيد 500000 ~ 1،000،000 عفن. يمكن تخفيض سعر منتج واحد بشكل كبير عن طريق تصنيع قالب واحد.

المكونات الهيكلية لقالب الحقن:
تجاويف العفن والنوى:تحديد الشكل الخارجي والبنية الداخلية للمنتج.
نظام صب:يوزع البلاستيك المنصهر بالتساوي في تجويف القالب.
نظام التبريد:يساعد البلاستيك المنصهر على التهدئة بسرعة للصب.
نظام التوضيح:يخرج المنتج ويكمل دورة الإنتاج.
تريد معرفة المزيد؟ لا تتردد في الاتصال بنا والسماح لصبغ الحقن بإضافة إمكانيات غير محدودة إلى مشروعك!

العوامل الرئيسية في تصميم أداة صب الحقن

متطلبات المنتج

1.حجم المنتج والشكل والمتطلبات الوظيفية.

2.متطلبات جودة السطح (مثل اللمعان ، الملمس).

اختيار المواد

خصائص المواد البلاستيكية مثل السيولة والانكماش والمقاومة عالية الحرارة.

حياة العفن

1.ارتداء مقاومة وصلابة مادة القالب (مثل P20 ، H13 الصلب ، إلخ).

2.عملية المعالجة السطحية (مثل طلاء الكروم ، النترايد) لتمديد عمر الخدمة.

معالجة الدقة

تأكد من ملاءمة الدقة بين أجزاء العفن لتجنب العيوب مثل حواف الطيران وتزييف المنتجات.

كفاءة التبريد

يؤثر تصميم نظام التبريد بشكل مباشر على وقت دورة القولبة وكفاءة الإنتاج.

كفاءة الإنتاج

سواء كنت تستخدم تصميمًا متعدد الأجهزة ، والتنفيذ الآلي ، وما إلى ذلك لتحسين سرعة الإنتاج.

حقن صب الخدمة متوسط مرجع الخدمة

متوسط نوع العفن	قالب الألومنيوم
قالب الصلب العادي	500،000 ~ 1،000،000 زمن
قالب فولاذي عالي الجودة	1،000،000 ~ 2،000،000 زمن وفوق
قالب الألومنيوم	10000 ~ 100،000 زمن يموت

المزيد من البيانات التفصيلية أدناه

المنتج الرئيسي	قالب حقن البلاستيك ، قالب الجزء الطبي ، IML/IMD ، قالب حقن 2K ، قالب مطاط السيليكون ، صب يموت ، نموذج أولي ، طحن CNC ، CNC تحول ...
تنسيق الملف	Solidworks ، Pro/Engineer ، Auto CAD ، PDF ، JPG ، عينة
مادة بلاستيكية	Hips ABS ، PC ، PP ، PS ، POM ، PMMA ، PE ، AS ، PPSN ، PBT ، PA66 ، PC/ABS.ETC
المهلة المهلة	20-35 يومًا ، يعتمد على حجم المنتج وهيكله
مهلة الإنتاج بالجملة	25-30 يوم ، يعتمد على حجم المنتج وهيكله
نطاق وزن المنتج	1g إلى 5000 جم
دقة العفن	+/- 0.01mm
حياة العفن	300k-500k لقطات ، تحديث القوالب مجانًا
تجويف العفن	تجويف واحد ، متعدد التجويف.
نظام العداء	عداء ساخن وعداء بارد.
معدات	1. آلية تطوير التنمية: مركز تصنيع كفاءة عالي الكفاءة سويسري ، سويسري ميكرون عالي السرعة. المركز ، مركز ماكينو ماكينو CNC Milling Machining Center ، مركز Mechining Cnc Taiwan Well Head ، مركز Machining Swiss Charmilles EDM ، اليابان Makino Edge 3S Sinker EDM ... 2.Component التشطيب الآلية: Henghui Sing & Bio-Padding Machine ، 100،000 Late Reshing Rapering Line ... 3. آلات التنازل: Toyo بالكامل آلة صب الحقن الكهربائية Si-Five ، آلة حقن Yizumi ، حقن Donghua آلة ، الآلات الهايتي ، آلة حقن السوميتومو ، آلة صب هايتي المزدوجة ...
معدات آلات الحقن	وفقًا لدقة المنتج لاختيار النموذج المختلفة 80T ، 120T ، 250T ، 450T ، 800T ، 1200T Machine.
المعالجة السطحية	التلميع ، والرسم ، والكروم ، والتنظيف ، والفرشاة ، وفحص الحرير ، ونقل الماء ، وقطع الليزر ، والغطاء الجلدي ، والملمس ، والذهاب ، والذهل ، والرسم بالأشعة فوق البنفسجية ...
لون	أبيض ، أسود ، أحمر ، أزرق .. وفقا لمتطلبات العميل.
تقتيش	100 ٪ التفتيش من قبل QC ، ضمان الجودة قبل الشحن.
التطبيقات	جميع أنواع السيارات قطع الغيار ، الآلات ، الأجهزة المنزلية ، المنتجات الإلكترونية ، الأجهزة الطبية ، القرطاسية ، أجهزة الكمبيوتر ، مفاتيح الطاقة ، مفاتيح المفاتيح المصغرة ، الهندسة المعمارية ، السلع والمعدات A/V ، القوالب والأجهزة البلاستيكية ، المعدات الرياضية ، والمعدات الرياضية ، الهدايا ، وأكثر من ذلك.
نظام مراقبة الجودة	ISO9001 شهادة إدارة الجودة.
طَرد	وفقا لمتطلبات العميل

خدماتنا

تصميم صب الحقن والهندسة

1.تصميم العفن مع 4 مهندسين مع 5-10 سنوات من الخبرة
2.النمذجة الصلبة ثلاثية الأبعاد
3.تكييف معلمات العملية
4.تحليل تدفق القالب

عرض المزيد

صنع صب الحقن

1.معالجة القالب في المنزل وتصنيعها ("نحن لا نستمتع أبدًا بالاستعانة بمصادر خارجية!")
2.100+ مرافق آلات الدقة ذات المستوى العالمي
3.التحمل من ± 0.001mm
4.معايير معتمدة من ISO 9001

عرض المزيد

إنتاج الأجزاء البلاستيكية

1.20+ 35 Tons - 1200
2.مئات من المواد المرنة الحرارية للاختيار من بينها
3.مراقبة جودة صارمة: IQC ، IPQC ، FQC
4.التغليف والتعبئة المخصصة بعد صب الحقن

عرض المزيد

أنواع قوالب صب الحقن:

تصنف بعدد تجاويف العفن:
- قالب التجويف الواحد:صب منتج واحد في وقت واحد ، مناسب للدفعات الصغيرة أو المنتجات عالية الدقة.
- قالب متعدد التجويف:صب منتجات متعددة في وقت واحد ، يحسن كفاءة الإنتاج ، ومناسبة للإنتاج الضخم.
مصنفة حسب هيكل القالب:
- قالب اثنين من اللوحة:بنية بسيطة ، مناسبة للمنتجات البلاستيكية العامة.
- قالب ثلاثة أفلام:قم بزيادة وظيفة الفصل في نظام صب ، مناسبة للمنتجات المعقدة أو التغذية متعددة النقاط.
تصنيف حسب التطبيق:
- قالب العداء الساخن:تقليل النفايات وتحسين كفاءة صب عن طريق تسخين نظام العداء.
- قوالب العداء الباردة:القوالب التقليدية ، هي تكلفة أقل ، ولكن تنتج المزيد من الخردة.

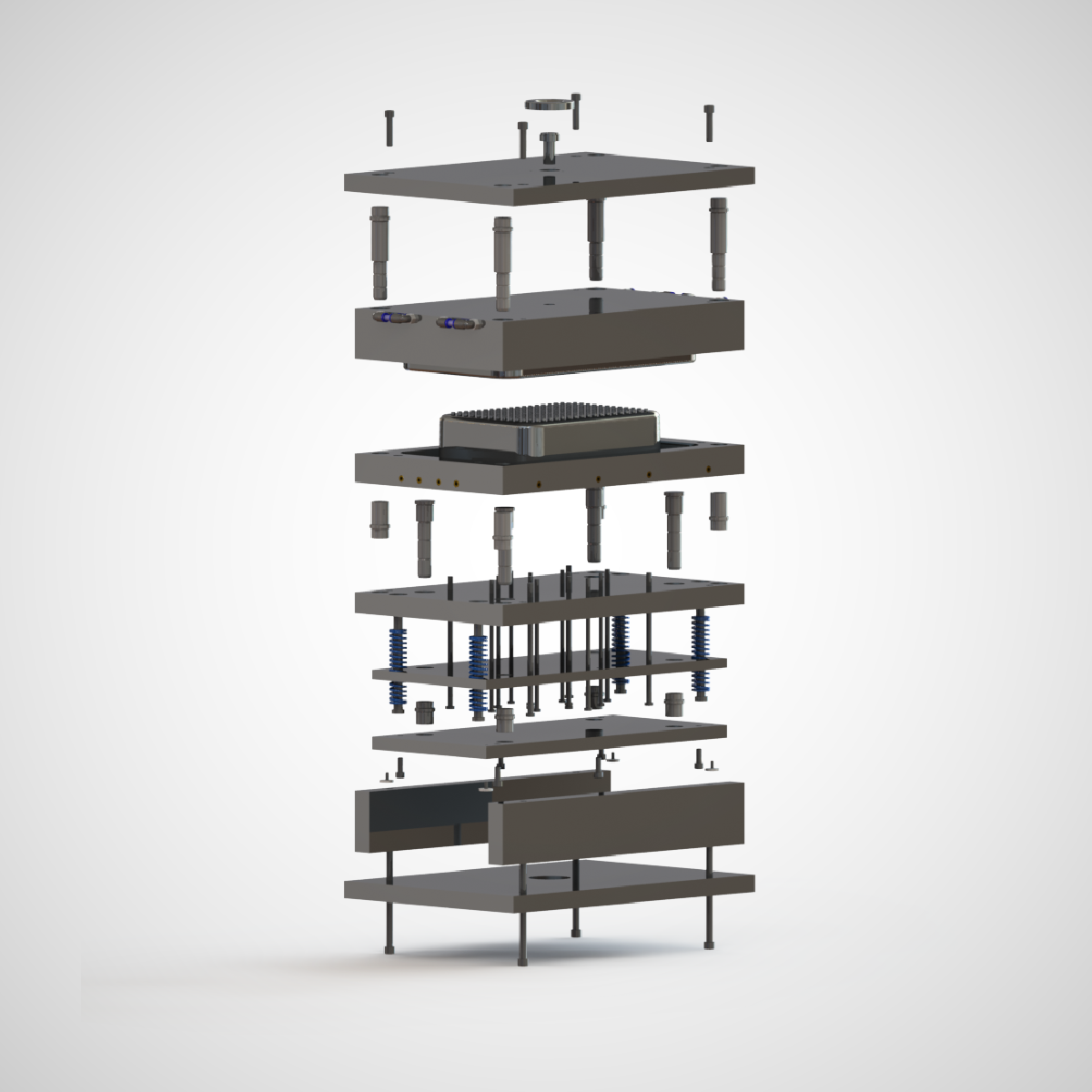

هيكل قوالب صب الحقن:

المكونات الرئيسية للقالب:
قالب ديناميكي وثابت:يتكون القالب من قالب ديناميكي (مثبت على القالب المتحرك لآلة صب الحقن) وقالب ثابت (مثبت على قالب ثابت) ، والتي يتم إغلاقها لتشكيل تجويف القالب.
- التجويف والنواة:يحدد التجويف شكل المنتج ويشكل الأساسي الهيكل الداخلي للمنتج.
- نظام صب:يتضمن قنوات التدفق الرئيسية ، والمشعب ، والبوابات ، والجيوب الباردة ، والتي تستخدم لنقل الذوبان البلاستيكي إلى تجويف القالب.
- نظام التبريد:يساعد البلاستيك المنصهر على ترسيخ ويصلب بسرعة من خلال الممرات المائية التبريد.
- نظام العادم:يستنفد الهواء أو ذوبان الغاز من تجويف القالب لتجنب العيوب.
- نظام التوضيح:بما في ذلك دبابيس القاذف ، وألواح الدفع ، وما إلى ذلك ، تستخدم لإخراج المنتج المصبوب من القالب.
الهيكل المساعد:
- دليل الدعامة ودخول اليهود:ضمان دقة المحاذاة للقوالب المتحركة والثابتة.
- قاعدة العفن:إصلاح ويدعم مكونات العفن ، مما يوفر القوة والاستقرار.

مزايا البلاستيك المصبوب الحقن

1. الإنتاجية الفعالة وفعالية التكلفة

النماذج الأولية السريعة:يعد وقت الدورة الأقصر لقولط الحقن مناسبًا بشكل خاص لإنتاج الدُفعات ، ويمكنه إكمال تصنيع كميات كبيرة من المنتجات في فترة قصيرة.
درجة عالية من الأتمتة:خطوط الإنتاج الآلية يمكن أن تحسن بشكل كبير من الكفاءة وتقلل من تكاليف العمالة.
تكلفة وحدة منخفضة:للإنتاج الضخم ، يتم تقليل تكلفة الوحدة بشكل كبير.
استخدام المواد العالية:أقل النفايات المادية في عملية صب الحقن البلاستيكية ، ويمكن إعادة تدوير الزركشة.

2. قابلية الاستقرار والاستقرار واتساق الأشكال المعقدة

درجة عالية من التكاثر:يتيح إنتاج المنتجات ذات الأشكال المعقدة والأبعاد الدقيقة ، مثل الأجزاء ذات الميزات التفصيلية والهياكل الداخلية.
صب واحد:يتيح صب الأجزاء المتكاملة ، وتقليل التجميع وخطوات المعالجة اللاحقة.
دقة عالية:تتمتع المنتجات المقولبة بالحقن بدقة واتساق ذات أبعاد عالية ، مما يجعلها مناسبة لتصنيع الأجزاء الصناعية عالية الجودة والمنتجات الاستهلاكية.

3. خيارات المواد المتعددة وخيارات جودة السطح

اختيار المواد الخام:يمكن معالجة مجموعة واسعة من المواد البلاستيكية (مثل ABS ، PP ، PE ، PC ، وما إلى ذلك) ، حتى المواد البلاستيكية المعززة مع الألياف الزجاجية والحشو المضافة.
خيارات الألوان:يمكن تحقيق مجموعات مواد متعددة (صب حقن ثنائية اللون أو صب الحقن متعدد المواد) لنفس المنتج.
خيارات السطح:يمكن أن يحقق صب الحقن مجموعة متنوعة من التأثيرات السطحية ، مثل التشطيبات الناعمة أو المحكم أو غير اللامع ، دون معالجة إضافية.

عيوب الصلابة في حقن البلاستيك

1. الاستثمار المقدم ودورة التنمية الطويلة

تكلفة العفن باهظة الثمن:تكاليف تصميم العفن وتصنيعها مرتفعة ، وخاصة القوالب المعقدة أو القوالب متعددة التجويف.
الاستثمار الكبير في المعدات: آلات صب الحقن والمعدات الأخرى باهظة الثمن ، وخاصة المعدات عالية الدقة.
دورة العفن الطويلة:يتطلب تصنيع القوالب فترة معينة ، والتي قد تمدد وقت تطوير المنتج.
اختبار ملاءمة المنتج:يجب أن يكون تصميم المنتج والعفن متوافقين للغاية ، ويتطلب التحقق من التكرار والتحسين في المرحلة المبكرة.

2. قيود المواد والعمليات ومشاكل الجودة المحتملة

عدم وضوح المواد:ليست جميع المواد مناسبة لقولبة الحقن (على سبيل المثال ، بعض المواد البلاستيكية الحرارية والمواد ذات درجة الحرارة العالية).
خطر التشوه:تتطلب العملية منتجات رقيقة الجدران وكبيرة الحجم ، مما قد يؤدي إلى تشويه ، انكماش ، وعيوب أخرى.
معالجة مخاطر المعلمة:تتأثر المعلمات العملية (مثل درجة الحرارة ، والضغط ، وسرعة التبريد) ، والعملية عرضة لمشاكل مثل الفقاعات ، ونقص المواد ، والصفحة الحرارية ، وما إلى ذلك ، وتتطلب التحكم الصارم في ظروف العملية.
خطر تصميم العفن:قد يؤدي تصميم العفن غير لائق إلى حياة العفن أقصر أو جودة المنتج أقل.

3. الاعتماد على الإنتاج الضخم والتلوث البيئي المحتمل

الاعتماد على الحجم الكبير:غير مناسب للإنتاج المنخفض الحجم ، حيث أن تكلفة القوالب يمكن أن تؤدي إلى تكاليف وحدة عالية عند انتشارها على عدد صغير من المنتجات.
مخاطر المواد الخام:بعض المواد البلاستيكية غير قابلة للتحلل وقد تؤذي النفايات الناتجة البيئة.
المخاطر البيئية:قد تتضمن عملية صب الحقن إضافات كيميائية أو انبعاث المواد الخطرة.

السيناريوهات المعمول بها

مناسبة لسيناريوهات صب الحقن

المنتجات التي تتطلب هياكل عالية الدقة ومعقدة (على سبيل المثال ، عضلات المنتجات الإلكترونية ، أجزاء الأجهزة الطبية).

الأجزاء التي تنتجها الكتلة (مثل أجزاء السيارات ، الضروريات اليومية).
المنتجات ذات المطالب المرتفعة على المظهر (مثل السلع الاستهلاكية ، وعلب الأجهزة المنزلية).

لا ينطبق على سيناريوهات صب الحقن

إنتاج صغير ، مخصص.
المنتجات التي لا تملك فيها المواد الخام معايير بيئية
المنتجات ذات تكاليف المواد الحساسة أو تكاليف العفن.

تفاصيل المواد ورقة عرض

مادة	سمك الجدار الموصى به [مم]	سمك الجدار الموصى به [بوصة]
البولي بروبيلين (PP)	0.8 - 3.8 مم	0.03'' - 0.15''
القيمة المطلقة	1.2 - 3.5 مم	0.045'' - 0.14''
البولي إيثيلين (PE)	0.8 - 3.0 مم	0.03'' - 0.12''
البوليسترين (PS)	1.0 - 4.0 مم	0.04'' - 0.155''
البولي يوريثان (بور)	2.0 - 20.0 مم	0.08'' - 0.785''
النايلون (PA 6)	0.8 - 3.0 مم	0.03'' - 0.12''
البولي كربونات (PC)	1.0 - 4.0 مم	0.04'' - 0.16''
الكمبيوتر/القيمة المطلقة	1.2 - 3.5 مم	0.045'' - 0.14''
بوم (ديلرين)	0.8 - 3.0 مم	0.03'' - 0.12''
نظرة خاطفة	1.0 - 3.0 مم	0.04'' - 0.12''
السيليكون	1.0 - 10.0 مم	0.04'' - 0.40''
