يعد تصنيع الصفائح المعدنية أحد أهم عمليات التصنيع في الصناعة الحديثة.
تصنيع الصفائح المعدنية
يعد تصنيع الصفائح المعدنية أحد أهم عمليات التصنيع في الصناعة الحديثة.
بدءًا من العبوات الإلكترونية وقطع غيار السيارات وحتى المعدات الصناعية والمكونات المعمارية، يلعب تصنيع الصفائح المعدنية دورًا حاسمًا في تحويل الصفائح المعدنية المسطحة إلى منتجات وظيفية{0}}عالية الأداء.
يشرح هذا الدليلما هو تصنيع الصفائح المعدنيةوكيف تعمل والعمليات الرئيسية المعنية وماذايجب على المشترين والمهندسين مراعاة عند تحديد مصادر أجزاء الصفائح المعدنية المخصصة.
في Starway، يتم التعامل مع تصنيع الصفائح المعدنية على أنها أمزيج من الهندسة ومراقبة العمليات وخبرة التصنيع. ومن خلال دمج تقنيات التصنيع المتقدمة مع المعرفة العملية بالإنتاج-، فإننا نساعد المشترين والمهندسين على فهم أفضل لكيفية عمل تصنيع الصفائح المعدنية، وما هي العمليات المتضمنة، وكيفية تحقيق نتائج موثوقة بدءًا من النموذج الأولي وحتى الإنتاج الضخم.
يركز هذا الدليل علىالمبادئ الأساسية لتصنيع الصفائح المعدنية، موضحًا العمليات الأساسية وخيارات المواد واعتبارات التصميم الأكثر أهمية عند تحديد مصادر أجزاء الصفائح المعدنية المخصصة.
1. ما هو تصنيع الصفائح المعدنية؟
هذه الصناعة

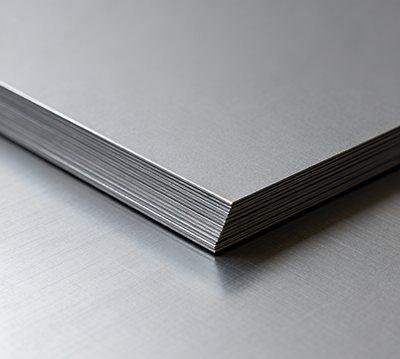

تصنيع الصفائح المعدنية هي عملية تصنيع تتضمن قطع وثني وتشكيل وتجميع الصفائح المعدنية المسطحة في أجزاء أو هياكل جاهزة.
تعمل العملية عادةً مع صفائح معدنية تتراوح من0.5 ملم إلى 10 ملمفي سمك ويستخدم على نطاق واسع لكليهمانماذج أولية مخصصةوإنتاج-على نطاق واسع.
نموذج مقارنة المنتجات
لوريم إيبسوم دولور الجلوس، أميت كونسيكتور أديبيسينج إيليت.
| مادة |
الفولاذ المقاوم للصدأ
|
الألومنيوم
|
-الفولاذ المدلفن على البارد (CRS)
|
الصلب المجلفن
|
 |
 |
 |
 |
|
| قوة | عالي | واسطة | عالي | واسطة |
| مقاومة التآكل | ممتاز | جيد جدًا | قليل | جيد |
| مستوى التكلفة | متوسطة - عالية | واسطة | قليل | منخفض – متوسط |
| الاستخدام النموذجي | المعدات الطبية والغذائية | العبوات والألواح | الأجزاء الهيكلية | خزائن خارجية |
2. عمليات تصنيع الصفائح المعدنية الرئيسية
إن تصنيع الصفائح المعدنية ليس عملية واحدة، بل هو مزيج من عدة عمليات أساسية.
يحدد القطع شكل الجزء من مادة الصفائح المسطحة.
طرق القطع الشائعة:
القطع بالليزر– دقة عالية، حواف نظيفة
قطع البلازما- مناسبة للمواد السميكة
القطع بنفث الماء– لا توجد منطقة متأثرة بالحرارة
القص / اللكم– إنتاج عالي السرعة-.
القطع بالليزر هو الطريقة الأكثر استخدامًا على نطاق واسع لأجزاء الصفائح المعدنية الدقيقة.
بعد القطع، يتم ثني الأجزاء المسطحة إلى أشكال ثلاثية الأبعاد باستخدام مكابح الضغط CNC.
تحدد هذه العملية:
الصلابة الهيكلية
تناسب الجمعية
أبعاد الجزء النهائي
يعتمد الانحناء الدقيق على نوع المادة، والسمك، ونصف قطر الانحناء، والتحكم في الزنبرك.
2.3 ختم

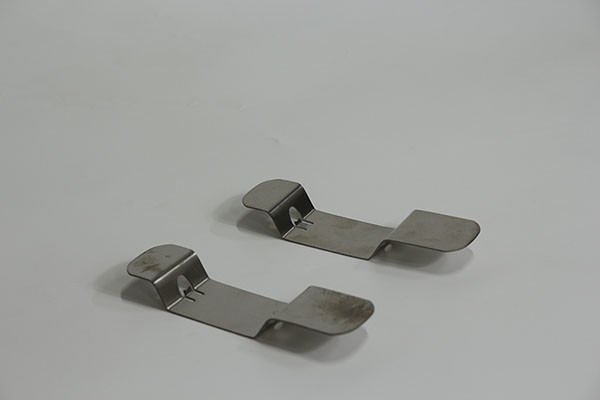

ختمهي عملية تصنيع الصفائح المعدنية الرئيسية التي تنطوي على الضغط على الصفائح المعدنية بين قالبين لتشكيل الشكل المطلوب. يتم استخدامه غالبًا لإنتاج كميات كبيرة-من الأجزاء ذات الأبعاد المتسقة والميزات الدقيقة. يتم تطبيق هذه العملية على نطاق واسع في صناعات مثل السيارات والإلكترونيات والفضاء.
كيف يعمل الختم
تبدأ عملية الختم بوضع صفائح معدنية في آلة تسمى أيضعط. تستخدم المكبس القوالب لتطبيق القوة على الورقة، والتي يمكن أن تكون على شكل قطع، أو ثني، أو تثقيب، أو نقش. اعتمادًا على التصميم والتعقيد، يمكن أن تشمل العملية ما يلي:
تقطيع: تقطيع الورقة إلى أشكال مسطحة أو فراغات.
اللكم: إنشاء ثقوب أو أشكال داخل المادة.
الانحناء: تغيير شكل الورقة عن طريق الضغط.

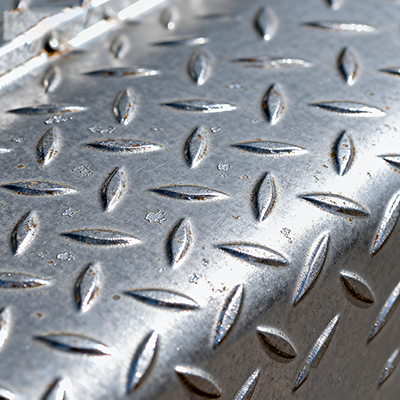

النقش: رفع أو خفض أجزاء من الورقة لأغراض تزيينية أو وظيفية.
2.4 لحاموالجمعية
يتم ربط أجزاء الصفائح المعدنية المتعددة معًا باستخدام:
لحام TIG
لحام ميغ
اللحام البقعي
التثبيت أو السحابات
هذه الخطوة حاسمة بالنسبة للقوة، والمحاذاة، والمتانة.
2.5 التشطيب السطحي
المعالجة السطحية تحسن كلا الأمرينالمظهر والأداء.
التشطيبات المشتركة تشمل:
طلاء مسحوق
أنودة
بالفرشاة أو التلميع
الطلاء الكهربائي
الجلفنة
تعمل اللمسات النهائية الصحيحة على تحسين مقاومة التآكل ومقاومة التآكل والجودة البصرية.
معلمات سلسلة CRA
تسريع البيانات متعددة الوظائف بعد تنفيذ حلول الجيل التالي-تعزز الارتباط الإجمالي القابل للتوسيع بعد منهجيات المؤسسة التي لا تتيح مطلقًا علاقات تعظيم الموارد
| منتجات |
 |
 |
 |
 |
 |
 |
| عملية | القطع بالليزر | الانحناء | لحام | اللكم | ختم | التشطيب السطحي |
| وصف | قطع الأوراق بدقة عالية-. | تشكيل الأوراق إلى زوايا | ربط المكونات المعدنية | خلق ثقب وشكل | تحسين المظهر والمتانة | ضغط الصفائح المعدنية إلى الأشكال المطلوبة |
| التسامح النموذجي | ± 0.1 ملم | ± 0.1 ملم | - | ± 0.15 ملم | - | ± 0.1-0.2 ملم |
| التطبيقات المشتركة | العبوات، بين قوسين | الإطارات والخزائن | التجمعات الهيكلية | الألواح، فتحات التهوية | المساكن الصناعية | قطع غيار السيارات، والأقواس، ومكونات الأجهزة |
3. مزاياتصنيع الصفائح المعدنية
ميزة تنافسية
يظل تصنيع الصفائح المعدنية طريقة التصنيع المفضلة لأنه يوفر:
قوة عالية-إلى-نسبة الوزن
توفر مكونات الصفائح المعدنية قوة ميكانيكية ممتازة بينما تظل خفيفة الوزن.
من خلال تحديد المادة المناسبة (مثل الألومنيوم، أو الفولاذ المقاوم للصدأ، أو الفولاذ-عالي القوة) وتحسين السُمك، يمكن للمهندسين تحقيق أداء هيكلي قوي بدون وزن غير ضروري-مما يجعل الصفائح المعدنية مثالية للمرفقات والإطارات وأجزاء المحامل-.
01
استقرار الأبعاد ممتازة
توفر عمليات تصنيع الصفائح المعدنية، مثل القطع والثني والختم بالليزر، دقة أبعاد موثوقة عبر الدُفعات.
بفضل التفاوتات التي يمكن التحكم فيها وطرق التشكيل المستقرة، تحافظ الأجزاء على هندسة متسقة أثناء التجميع، مما يساعد المهندسين على تقليل مشكلات التركيب وإعادة العمل أثناء التكامل النهائي.
02
أدوات فعالة من حيث التكلفة-.مقارنة بالقولبة
على عكس قولبة الحقن، يتطلب تصنيع الصفائح المعدنية عادةً استثمارًا أقل في الأدوات الأولية.
تتيح العمليات مثل القطع والثني بالليزر إجراء تغييرات في التصميم دون إعادة صياغة القوالب الباهظة الثمن، مما يجعل الصفائح المعدنية خيارًا فعالاً من حيث التكلفة-للإنتاج المنخفض- إلى المتوسط-، والنماذج الأولية، والتطوير التكراري.
03
النماذج الأولية السريعة
يمكن إنتاج أجزاء الصفائح المعدنية بسرعة باستخدام سير عمل التصنيع الرقمي.
بدءًا من التصميم بمساعدة الكمبيوتر (CAD) وحتى الأجزاء النهائية، يتيح القطع بالليزر والثني باستخدام الحاسب الآلي (CNC) إنجازًا سريعًا، مما يسمح للمشترين والمهندسين بالتحقق من صحة التصميمات واختبار التجميعات والانتقال إلى الإنتاج بشكل أسرع-دون فترات زمنية طويلة للأدوات.
04
قابلية التوسع من الحجم المنخفض إلى الإنتاج الضخم
يدعم تصنيع الصفائح المعدنية القياس السلس مع زيادة الطلب.
يمكن أن تبدأ المشاريع بدفعات نماذج أولية صغيرة ثم تنتقل إلى أحجام أكبر من خلال التثقيب أو الختم أو الثني الآلي، دون تغيير التصميم الأساسي-مما يوفر المرونة طوال دورة حياة المنتج.
05
▁▁▁▁▁▁
| عملية | كفاءة التكلفة | مهلة | مرونة التصميم | أفضل ل |
| تصنيع الصفائح المعدنية | عالي | قصير | واسطة | العبوات والألواح |
| التصنيع باستخدام الحاسب الآلي | واسطة | واسطة | عالي | مكونات دقيقة |
| يموت الصب | عالية (حجم الكتلة) | طويل | قليل | مبيت -عالي الحجم |
هذه المزايا تجعلها مناسبة لكل من المكونات الوظيفية والهيكلية.
4. التطبيقات الشائعة لتصنيع الصفائح المعدنية
يتم استخدام تصنيع الصفائح المعدنية في العديد من الصناعات، بما في ذلك:
الآلات الصناعية
5. ما يجب على المشترين مراعاته عند تحديد المصادرأجزاء الصفائح المعدنية
بالنسبة للمشترين وفرق المشتريات، يعد اختيار الشريك المناسب لتصنيع الصفائح المعدنية أمرًا بالغ الأهمية.
قدرات التصنيع (القطع بالليزر، الثني، اللحام، الختم، التشطيب).
معايير مراقبة الجودة (FAI،-الفحص أثناء العملية، ومراقبة الجودة النهائية).
مصادر المواد وإمكانية التتبع.
المهلة الزمنية والقدرة الإنتاجية.
يؤدي اختيار جهة تصنيع محترفة إلى تقليل المخاطر وضمان الجودة المتسقة.
6. ما الذي يجب على المهندسين التركيز عليه أثناء التصميم
يلعب المهندسون دورًا حاسمًا في ضمان قابلية التصنيع.
اختيار المواد على أساس القوة والبيئة.
الحد الأدنى لنصف قطر الانحناء وبدل الانحناء.
متطلبات التسامح.
جدوى التجميع.
7. ما أهمية تصنيع الصفائح المعدنية الاحترافية؟
إن العمل مع شركة تصنيع ذات خبرة في مجال تصنيع الصفائح المعدنية يضمن أكثر من مجرد إنتاج جزئي -، بل يضمن تحقيق الهدف الهندسي بالكامل في التصنيع.
ما يحبه الشريك المحترفستارواييسلم
فيستارواي، تصنيع الصفائح المعدنية المهنية يعني الجمعالبصيرة الهندسية والتحكم في العمليات واستقرار الإنتاجلدعم المشترين والمهندسين طوال دورة حياة المنتج بأكملها.
التصاميم الأمثل للتصنيع
يقوم فريقنا الهندسي بمراجعة الرسومات والمواصفات لتحسين مسارات القطع بالليزر وتسلسلات الثني وطرق اللحام والتفاوتات - مما يقلل المخاطر قبل بدء الإنتاج.
جودة إنتاج مستقرة وقابلة للتكرار
من خلال العمليات الموحدة للقطع بالليزر والختم والثني واللحام والتشطيب السطحي، تضمن Starway جودة متسقة للجزء بدءًا من النموذج الأولي وحتى الإنتاج الضخم.
جداول تسليم موثوقة
يسمح لنا التخطيط المتكامل للإنتاج-والقدرات الداخلية بالتحكم في المهل الزمنية والاستجابة بمرونة لتغييرات المشروع أو المتطلبات العاجلة.
حلول فعالة من حيث التكلفة-على نطاق واسع
من خلال تحديد عملية التصنيع الأكثر ملاءمة - سواء الختم للكميات الكبيرة أو القطع بالليزر لتحقيق المرونة -، فإننا نساعد العملاء على تحقيق التوازن الأمثل بين أداء التكلفة-.
دعم التصنيع على المدى الطويل-.
بالإضافة إلى التسليم، تقدم Starway دعمًا مستمرًا بما في ذلك الوثائق وسجلات الجودة وتكرار-تنسيق الطلبات وتعليقات التحسين المستمر.
يقوم شريك التصنيع المحترف مثل Starway بتحويل التصميمات الهندسية إلىمنتجات الصفائح المعدنية الموثوقة والقابلة للتطوير- دعم الابتكار والكفاءة والنجاح-على المدى الطويل.
خاتمة
تصنيع الصفائح المعدنيةهي عملية تصنيع أساسية تجمع بين الدقة والقوة والمرونة.
بالنسبة للمشترين، فهو يوفر-مصادر فعالة من حيث التكلفة وإنتاجًا قابلاً للتطوير.
بالنسبة للمهندسين، فهو يتيح تصميمات معقدة مع السلامة الهيكلية.
محطة واحدة-لتصنيع الصفائح المعدنية المخصصة في الصين
إن فهم عملية تصنيع الصفائح المعدنية الكاملة-والعمل مع شريك التصنيع المناسب-يضمن أداء أفضل للمنتج، وتقليل المخاطر، وتحقيق النجاح-على المدى الطويل.
